自恢復保險絲過流保護的首選方法
時間：2023-04-27 丨 預覽：1717 人次自恢復保險絲的優點：
1、有一個初始電阻值。
2、保持高電阻狀態，直到故障排除。
3、自復位保險絲由于尺寸較小，移動速度更快。
4、自復位保險絲也可以提供過流保護(多次)。
5、自復位保險絲的壽命可以認為是無限的。
高速電路板的電磁兼容分析與設計是一項系統性很強的工作，需要積累大量的工作經驗。電磁兼容性設計是電子系統能否實現其功能并達到設計目標的關鍵之一，隨著電子系統復雜度和工作頻率的增加，電磁兼容性設計在電子設計中的地位將會越來越突出和重要。
為什么自恢復保險絲能成為過流保護的首要選擇的方法？
隨著數據速率的提高，電路變得更小、更靈敏，保護設備免受電路瞬態電壓損壞變得更加重要。HDMI、USB和DisplayPort規范要求：最后用戶可接觸到的帶電連接器需要具有過流保護功能。過流保護裝置需要在沒有用戶手動干預的情況下自動恢復，其預設的觸發閾值需要高于允許的瞬態電流，以防止誤保護動作。
PPTC器件已經證明了它們?cè)诟鞣N高速接口應用中的有效性。與傳統保險絲一樣，它們也可以在超過指定的閾值后限制電流。然而與保險絲不同的是PPTC設備在故障去除和重新通電后具有自恢復能力。PPTC器件的低阻抗、快速響應時間和小尺寸特性使其成為許多總線電源架構應用中過流保護的首要選擇的方法。

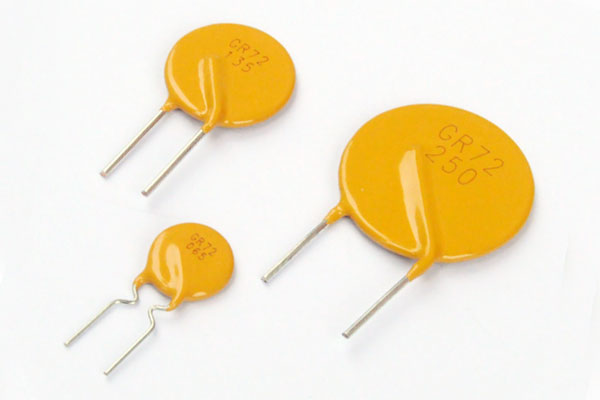

自恢復保險絲PPTC是過電流電子保護元件，由高分子有機聚合物在高壓、高溫和硫化反應條件下，摻雜導電顆粒材料，經特殊工藝加工而成。自恢復保險絲(PPTC：高分子自恢復保險絲)是一種具有正溫度系數的高分子熱敏電阻，用于過流保護，可以替代電流保險絲。電路正常工作時，其電阻值很小(壓降很小)。當電路因過流而溫度升高時，電阻值急劇增加幾個數量級，使電路中的電流減少到安全值以下，從而保護后續電路，過流消失后自動恢復到低電阻值。
PPTC可恢復保險絲的工作原理是能量的動態平衡，流經PPTC元件的電流由PPTC關系產生熱量，產生的熱量全部或部分散發到環境中，而沒有散發的熱量，PPTC元件的溫度會提高。
正常工作時溫度較低，產生的熱量和散發的熱量平衡。PPTC元件處于低阻狀態，PPTC不工作，當流過PPTC元件的電流增加或環境溫度提高時，但是如果產生的熱量和散發的熱量平衡，PPTC仍然不工作。當電流或環境溫度再升高時，PPTC將達到更高的溫度。此時，如果電流或環境溫度再繼續升高，產生的熱量將大于散發出來的熱量，這將使PPTC元件的溫度突然升高。在這個階段，微小的溫度變化都會使電阻值大大增加，PPTC元件處于高阻保護狀態。排除故障后，PPTC元件將很快冷卻并返回到其原始低阻狀態，從而可以像新的PPTC元件一樣再次重新工作。
